¿Cómo funciona un rodamiento de bolas de contacto angular de precisión?

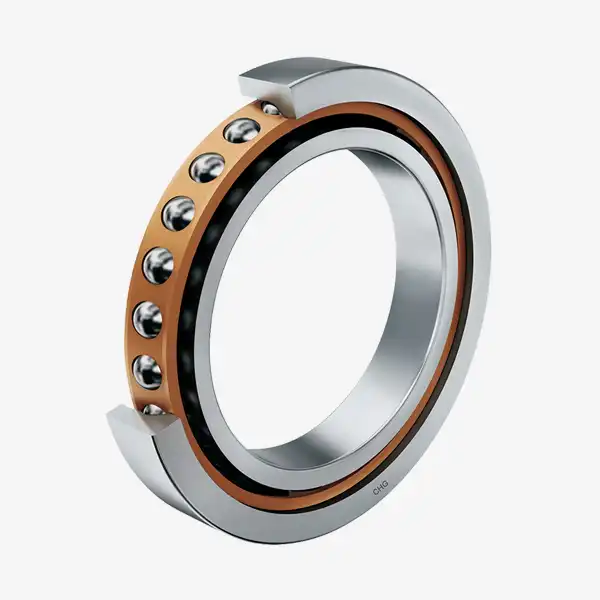

Rodamientos de bolas de contacto angular de precisión representan un avance sofisticado en la tecnología de rodamientos, diseñados para soportar cargas radiales y axiales simultáneamente. Estos rodamientos especializados cuentan con pistas de rodadura en los anillos interior y exterior que están desplazadas entre sí en la dirección del eje del rodamiento, lo que crea un ángulo de contacto optimizado que les permite soportar condiciones de carga complejas. El diseño exclusivo permite capacidades de mayor velocidad al tiempo que mantiene la precisión y la confiabilidad, lo que los hace indispensables en aplicaciones que requieren un posicionamiento exacto y una alta precisión de rotación.
¿Qué hace que los rodamientos de bolas de contacto angular sean diferentes de otros tipos de rodamientos?
Rodamientos de bolas de contacto angular de precisión Los rodamientos de bolas se distinguen de los diseños convencionales por varias características distintivas que mejoran su rendimiento y versatilidad. En el centro de su diseño se encuentra el ángulo de contacto, que representa el ángulo entre la línea que une los puntos de contacto de la bola y las pistas de rodadura en el plano radial, y una línea perpendicular al eje del rodamiento. Esta característica fundamental permite que estos rodamientos gestionen cargas combinadas de manera más eficaz que los rodamientos de bolas de ranura profunda estándar.
La geometría interna de los rodamientos de contacto angular está diseñada con precisión para crear un contacto óptimo entre la bola y el camino de rodadura. Los caminos de rodadura están diseñados específicamente con diferentes centros de curvatura, lo que da como resultado una trayectoria de carga asimétrica a través del rodamiento. Esta asimetría es intencional y crea un ángulo de contacto que puede gestionar de manera eficaz las fuerzas axiales en una dirección y, al mismo tiempo, mantener una excelente capacidad de carga radial. Las bolas generalmente se mantienen en posición mediante una jaula o retenedor mecanizado con precisión, lo que garantiza un espaciado adecuado y reduce la fricción entre bolas adyacentes.
Además, estos rodamientos suelen incorporar materiales avanzados y tratamientos superficiales para mejorar sus características de rendimiento. Los aceros para rodamientos de alta calidad, como AISI 52100 o M50, se utilizan comúnmente debido a su excelente dureza, resistencia al desgaste y estabilidad dimensional. El acabado superficial de las pistas de rodadura y las bolas se fabrica con tolerancias extremadamente estrictas, logrando a menudo valores de rugosidad inferiores a 0.1 micrómetros, lo que ayuda a minimizar la fricción y el desgaste a la vez que promueve un funcionamiento suave.
La capacidad de precarga de los rodamientos de contacto angular también los distingue. Mediante una cuidadosa selección del juego interno y de las disposiciones de montaje, estos rodamientos se pueden precargar para eliminar el juego interno y aumentar la rigidez. Esta característica es particularmente valiosa en aplicaciones que requieren alta precisión, como husillos de máquinas herramienta, donde la mínima deflexión del eje y la máxima precisión son esenciales.
¿Cómo seleccionar el ángulo de contacto adecuado para su aplicación?
Seleccionar el ángulo de contacto adecuado es una decisión crítica que afecta significativamente Rodamiento de bolas de contacto angular de precisión Rendimiento y longevidad. El ángulo de contacto, que normalmente oscila entre 15 y 40 grados, debe elegirse cuidadosamente en función de los requisitos específicos de la aplicación, incluidos la velocidad, las condiciones de carga y los requisitos de precisión.
Para aplicaciones que se ocupan principalmente de cargas radiales pero que requieren cierta capacidad axial, los ángulos de contacto en el rango de 15 a 25 grados suelen ser óptimos. Estos ángulos de contacto moderados proporcionan un buen equilibrio entre la capacidad de carga radial y axial, manteniendo al mismo tiempo capacidades de velocidad relativamente altas. Son especialmente adecuados para aplicaciones como motores eléctricos y bombas donde predominan las cargas radiales pero es necesario tener en cuenta las fuerzas axiales.
Los ángulos de contacto más altos, normalmente de 25 a 40 grados, son más adecuados para aplicaciones con cargas axiales significativas o donde se requiere máxima rigidez. Estos ángulos más grandes proporcionan una capacidad de carga axial mejorada y una mayor rigidez, aunque generalmente a expensas de cierta capacidad de velocidad. Los husillos de las máquinas herramienta, por ejemplo, a menudo utilizan cojinetes con ángulos de contacto más altos para mantener la precisión bajo cargas de corte pesadas.
El proceso de selección también debe tener en cuenta factores como la velocidad de funcionamiento, la temperatura, los requisitos de lubricación y las disposiciones de montaje. Las velocidades más altas generalmente favorecen ángulos de contacto más pequeños debido a la menor fricción y generación de calor. La clasificación de velocidad del rodamiento disminuye a medida que aumenta el ángulo de contacto porque los ángulos más grandes dan como resultado un mayor contacto deslizante entre las bolas y las pistas de rodadura.
Las consideraciones de temperatura son igualmente importantes, ya que la expansión térmica puede afectar la holgura y la precarga del rodamiento. Las aplicaciones con variaciones significativas de temperatura pueden requerir una atención especial para mantener la precarga adecuada en todo el rango de temperaturas de funcionamiento. Algunos diseños incorporan materiales o revestimientos especiales para ayudar a controlar los efectos térmicos.
¿Cuáles son los requisitos clave de mantenimiento para los rodamientos de bolas de contacto angular?
Mantener los Rodamientos de bolas de contacto angular de precisión requiere un enfoque sistemático para garantizar un rendimiento óptimo y una vida útil prolongada. El mantenimiento adecuado abarca varios aspectos críticos, como la gestión de la lubricación, las técnicas de control y los procedimientos de mantenimiento preventivo.
La lubricación es quizás el aspecto más crucial del mantenimiento de los rodamientos. Se debe seleccionar el tipo y la cantidad correctos de lubricante en función de las condiciones de funcionamiento, la velocidad y la temperatura. Las aplicaciones de alta velocidad suelen requerir lubricación con aceite o sistemas de aceite y aire para proporcionar una refrigeración y lubricación adecuadas y, al mismo tiempo, evitar la generación excesiva de calor. Las aplicaciones de menor velocidad pueden funcionar adecuadamente con lubricación con grasa, aunque el tipo de grasa y los intervalos de relubricación deben seleccionarse con cuidado.
El control periódico del estado de los rodamientos es esencial para evitar fallos inesperados y optimizar los intervalos de mantenimiento. Esto puede incluir análisis de vibraciones, control de temperatura e inspección periódica del estado del lubricante. Los programas de mantenimiento modernos suelen incorporar sistemas de control del estado que pueden detectar signos tempranos de desgaste o daño de los rodamientos, lo que permite realizar un mantenimiento planificado en lugar de reparaciones de emergencia.
La limpieza es fundamental para el mantenimiento de los rodamientos de precisión. La contaminación por suciedad, humedad o partículas de desgaste puede acelerar rápidamente el desgaste de los rodamientos y provocar un fallo prematuro. Se deben seleccionar y mantener los dispositivos de sellado adecuados para evitar la entrada de contaminación. La inspección y el reemplazo periódicos de los sellos, así como los procedimientos de manipulación adecuados durante el mantenimiento, son esenciales para mantener la limpieza de los rodamientos.
Los procedimientos de montaje y desmontaje también juegan un papel fundamental en Rodamiento de bolas de contacto angular de precisión Mantenimiento. Se deben utilizar las herramientas y técnicas adecuadas para evitar daños durante la instalación o el desmontaje. Esto incluye el uso de métodos de calentamiento adecuados para el montaje, procedimientos de alineación adecuados y una cuidadosa atención a la limpieza durante todas las operaciones de mantenimiento.

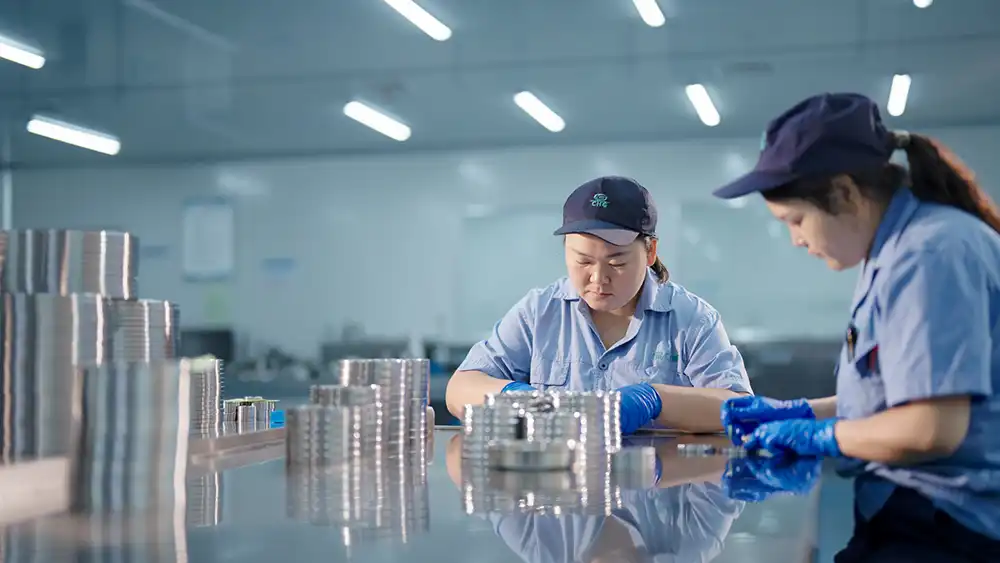

Luoyang Huigong Bearing Technology Co., Ltd. cuenta con una variedad de ventajas competitivas que la posicionan como líder en la industria de la transmisión. Nuestro experimentado equipo de I+D brinda orientación técnica experta, mientras que nuestra capacidad para personalizar soluciones para diversas condiciones de trabajo mejora nuestro atractivo para los clientes. Con 30 años de experiencia relacionada con la industria y asociaciones con numerosas grandes empresas, aprovechamos equipos de producción avanzados e instrumentos de prueba para garantizar la calidad. Nuestra impresionante cartera incluye más de 50 patentes de invención y orgullosamente poseemos las certificaciones ISO9001 e ISO14001, lo que refleja nuestro compromiso con la gestión de calidad y los estándares ambientales. Reconocidos como una empresa de referencia de calidad 2024, ofrecemos soporte técnico profesional, incluidos servicios OEM, así como informes de prueba y planos de instalación en el momento de la entrega. Nuestra entrega rápida y rigurosa garantía de calidad, ya sea a través de un control de calidad independiente o la colaboración con inspectores externos, refuerzan aún más nuestra confiabilidad. Con muchas colaboraciones exitosas a nivel nacional e internacional, lo invitamos a obtener más información sobre nuestros productos comunicándose con nosotros en venta@chg-bearing.com o llamando a nuestra línea directa al +86-0379-65793878.
Referencias
1. Catálogo de rodamientos de precisión SKF (2023). "Principios técnicos de los rodamientos de bolas de contacto angular"
2. Informe técnico de NSK (2022). "Tecnologías avanzadas de rodamientos para aplicaciones de alta velocidad"
3. Manual de ingeniería de Timken (2023). “Selección y mantenimiento de rodamientos de precisión”
4. Documento de investigación de JTEKT Corporation (2022). "Optimización del ángulo de contacto en rodamientos de precisión"
5. Guía técnica de FAG Schaeffler (2023). "Mejores prácticas de mantenimiento de rodamientos"
6. NTN Technical Review (2022). "Innovación en el diseño de rodamientos de contacto angular"
7. IKO Bearing Engineering Journal (2023). "Aplicaciones y rendimiento de los rodamientos de precisión"
8. Reseñas de Mecánica Aplicada (2022). "Análisis avanzado de la dinámica de los cojinetes de bolas"
9. Revista de tribología (2023). "Sistemas de lubricación para cojinetes de alto rendimiento"
10. Ciencias de la ingeniería mecánica (2022). "Enfoques modernos para el mantenimiento de cojinetes"
