¿Cuáles son los beneficios de utilizar rodamientos de bolas de contacto angular de súper precisión en máquinas herramienta?
Rodamientos de bolas de contacto angular de superprecisión Los rodamientos de bolas son una piedra angular de la tecnología moderna de las máquinas herramienta y ofrecen características de rendimiento incomparables que mejoran significativamente la precisión y la eficiencia de fabricación. Estos rodamientos especializados están diseñados para mantener una precisión excepcional en operaciones de alta velocidad y, al mismo tiempo, soportar cargas axiales y radiales con una estabilidad notable. Su implementación en las máquinas herramienta ha revolucionado la capacidad de lograr acabados superficiales superiores, tolerancias más estrictas y una mayor confiabilidad operativa en varios procesos de fabricación.
Los beneficios clave de estos rodamientos van más allá de la funcionalidad básica. Proporcionan una precisión rotacional excepcional, con valores de excentricidad que a menudo se miden en micrómetros, lo que permite que las máquinas herramienta produzcan componentes con una precisión sin precedentes. Esta precisión es particularmente crucial en industrias como la aeroespacial, la fabricación de dispositivos médicos y la producción de semiconductores, donde las tolerancias de los componentes son cada vez más estrictas.
Además, estos cojinetes ofrecen una estabilidad térmica superior, manteniendo su precisión geométrica incluso en condiciones de temperatura variables. Esta característica es esencial para mantener una precisión de mecanizado constante durante largos ciclos de producción. Las características de fricción reducida de los cojinetes de superprecisión también contribuyen a una menor generación de calor, lo que ayuda a preservar la estabilidad dimensional tanto del cojinete como de la estructura de la máquina herramienta.
¿En qué se diferencian los rodamientos de bolas de contacto angular de los rodamientos de bolas normales?

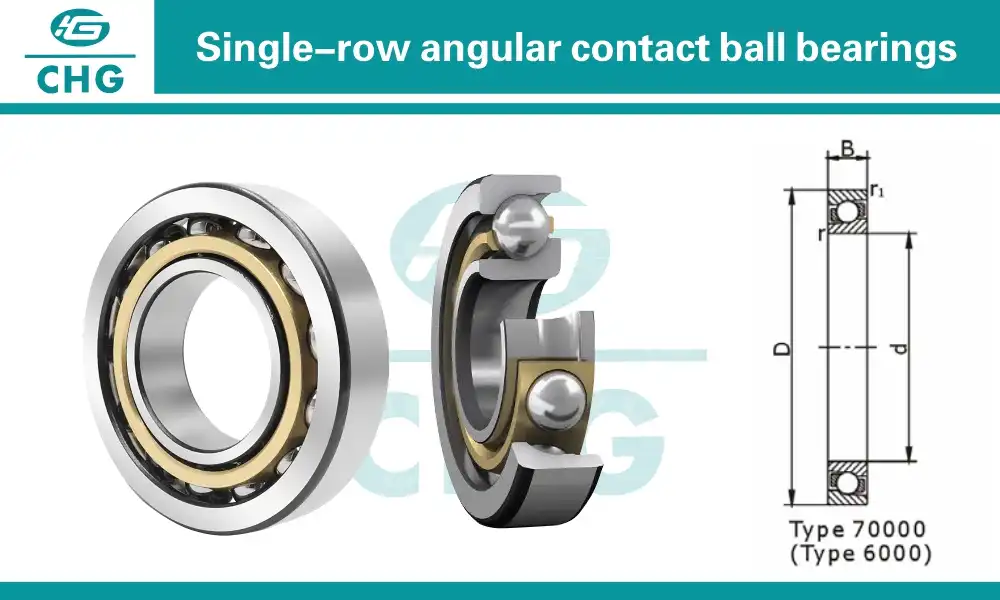

La distinción fundamental entre rodamientos de bolas de contacto angular La ventaja de los rodamientos de bolas convencionales radica en su arquitectura de diseño única y sus capacidades de carga. Los rodamientos de contacto angular tienen pistas de rodadura que se desplazan unas respecto de otras en la dirección del eje del rodamiento, lo que crea un ángulo de contacto que les permite manejar cargas combinadas de manera más eficaz. Este diseño sofisticado permite una mayor precisión y estabilidad en aplicaciones de máquinas herramienta.
La geometría interna de los rodamientos de contacto angular está diseñada con precisión para mantener un contacto óptimo entre la bola y la pista de rodadura en diversas condiciones de funcionamiento. El ángulo de contacto, que normalmente varía entre 15 y 25 grados, crea una trayectoria de carga que distribuye eficientemente las fuerzas por toda la estructura del rodamiento. Este diseño permite una capacidad de carga axial superior a la vez que mantiene excelentes capacidades de manejo de carga radial, lo que los hace ideales para aplicaciones de alta precisión.
Además, estos rodamientos incorporan materiales avanzados y técnicas de fabricación que los distinguen de los rodamientos estándar. El uso de bolas de cerámica, por ejemplo, reduce la inercia y permite velocidades de funcionamiento más altas, al tiempo que minimiza la expansión térmica. Las superficies de las pistas de rodadura tienen un acabado con niveles de suavidad excepcionales, que a menudo alcanzan valores de rugosidad superficial inferiores a 0.1 micrómetros. Este acabado superior reduce la fricción, minimiza el desgaste y prolonga la vida útil del rodamiento.
Las clasificaciones de clase de precisión de los rodamientos de contacto angular también superan las de los rodamientos estándar, y muchos alcanzan niveles de tolerancia P4 o incluso P2. Esta precisión excepcional se mantiene mediante sofisticados procesos de fabricación, que incluyen ensamblaje en un entorno controlado y procedimientos de tratamiento térmico especializados que garantizan la estabilidad dimensional en condiciones de funcionamiento variables.
Un avance significativo en la tecnología de los rodamientos de contacto angular es el desarrollo de diseños híbridos que combinan elementos rodantes de cerámica con anillos de acero. Estos rodamientos híbridos ofrecen varias ventajas con respecto a las configuraciones totalmente de acero, incluidas fuerzas centrífugas reducidas a altas velocidades, propiedades de aislamiento eléctrico mejoradas y mayor resistencia a la rotura de la película lubricante. La menor densidad de las bolas de cerámica reduce la carga centrífuga en el anillo exterior a altas velocidades, lo que permite velocidades de rotación más altas y, al mismo tiempo, mantiene la estabilidad.
Los perfiles de las pistas de rodadura de los rodamientos de contacto angular también están especialmente optimizados para lograr una distribución ideal de la carga a lo largo de los elementos rodantes. Durante la fase de diseño se emplean técnicas avanzadas de modelado computacional para simular el comportamiento de los rodamientos en diversas condiciones de carga, lo que conduce a perfiles de pistas de rodadura optimizados que maximizan la capacidad de carga y minimizan las concentraciones de tensión.
¿Qué factores influyen en el rendimiento de los rodamientos de superprecisión en aplicaciones de alta velocidad?
Varios factores críticos determinan las capacidades de rendimiento de Rodamientos de superprecisión En aplicaciones de máquinas herramienta de alta velocidad, las consideraciones principales incluyen la velocidad de operación, las condiciones de precarga, los sistemas de lubricación y las estrategias de gestión térmica. Comprender y optimizar estos factores es esencial para lograr un rendimiento y una longevidad óptimos de los rodamientos.
La velocidad de funcionamiento representa un parámetro crucial que afecta el comportamiento de los rodamientos. A altas velocidades, las fuerzas centrífugas y los momentos giroscópicos se convierten en factores importantes que influyen en el rendimiento de los rodamientos. El diseño de los rodamientos debe tener en cuenta estas fuerzas mediante modificaciones adecuadas de la geometría interna y la selección de diseños de jaula adecuados. A menudo se emplean materiales de jaula avanzados, como poliamida o latón, para garantizar un funcionamiento estable a altas velocidades y, al mismo tiempo, minimizar la fricción y el desgaste.
El diseño de la jaula en sí mismo desempeña un papel crucial en el rendimiento a alta velocidad. Las jaulas modernas incorporan características sofisticadas, como geometrías de bolsillo optimizadas que mejoran la distribución del lubricante y reducen el deslizamiento de las bolas. Algunos diseños incluyen depósitos de lubricante integrados que ayudan a mantener una lubricación adecuada en condiciones de funcionamiento difíciles. La selección de materiales para las jaulas ha evolucionado para incluir polímeros de alto rendimiento que ofrecen una excelente resistencia al desgaste y características de baja fricción.

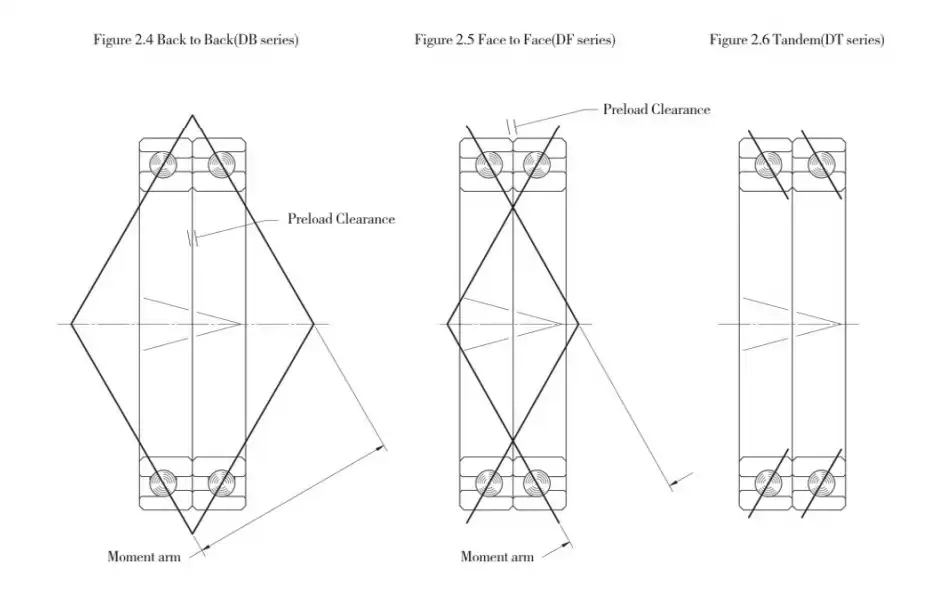

La optimización de la precarga desempeña un papel fundamental para lograr las características de rendimiento deseadas. El ajuste correcto de la precarga garantiza un contacto adecuado entre la bola y la pista de rodadura, minimiza el juego radial y axial y mantiene la precisión rotacional. Los mecanismos de precarga modernos suelen incorporar funciones de compensación de temperatura que ajustan las fuerzas de precarga a medida que cambian las condiciones de funcionamiento, manteniendo un rendimiento óptimo en varios rangos de velocidad.
Los sistemas de lubricación para cojinetes de superprecisión requieren una consideración cuidadosa. Los sistemas de lubricación de aceite y aire se han vuelto cada vez más populares para aplicaciones de alta velocidad, ya que proporcionan un suministro preciso de lubricante y minimizan las pérdidas de potencia. Estos sistemas deben diseñarse adecuadamente para garantizar que la lubricación adecuada llegue a todas las superficies críticas y, al mismo tiempo, evitar una cantidad excesiva de aceite que podría aumentar la fricción y la generación de calor.
Las tecnologías avanzadas de lubricación incluyen ahora sofisticados sistemas de mezcla de aceite y aire que pueden ajustar el suministro de lubricante en función de las condiciones de funcionamiento. Algunos sistemas incorporan sensores que controlan el consumo de aceite y los niveles de contaminación, lo que permite ajustar los parámetros de lubricación en tiempo real. El desarrollo de nuevas fórmulas de lubricantes diseñadas específicamente para aplicaciones de alta velocidad también ha contribuido a mejorar el rendimiento y la longevidad de los rodamientos.
La gestión térmica representa otro aspecto crucial del rendimiento de los rodamientos. La generación de calor a altas velocidades debe controlarse de manera eficaz para mantener la estabilidad dimensional y evitar fallas prematuras de los rodamientos. Los sistemas de enfriamiento avanzados, que incluyen chorros de aceite dirigidos y diseños de carcasas con control de temperatura, ayudan a mantener temperaturas de funcionamiento óptimas incluso en condiciones exigentes.
¿Cómo pueden las prácticas adecuadas de montaje y mantenimiento prolongar la vida útil de los rodamientos?
La vida útil y el rendimiento de Rodamientos de bolas de contacto angular de superprecisión Depende en gran medida de los procedimientos de montaje adecuados y de las prácticas de mantenimiento constantes. La implementación de técnicas de instalación correctas y el seguimiento de los protocolos de mantenimiento recomendados pueden prolongar significativamente la vida útil de los rodamientos y, al mismo tiempo, mantener características de rendimiento óptimas.
Un montaje adecuado comienza con una preparación minuciosa de las superficies de montaje y una manipulación cuidadosa de los componentes del rodamiento. Los asientos del eje y de la carcasa deben fabricarse según tolerancias específicas y requisitos de acabado de la superficie para garantizar un ajuste y una alineación adecuados. Se deben seguir meticulosamente los procedimientos de limpieza para evitar la contaminación durante la instalación, ya que incluso las partículas microscópicas pueden comprometer el rendimiento del rodamiento.
Las técnicas de montaje modernas utilizan cada vez más sistemas de alineación láser e instrumentos de medición digitales para lograr un posicionamiento preciso de los rodamientos. Estas tecnologías permiten la verificación en tiempo real de la alineación de los rodamientos durante la instalación, lo que ayuda a prevenir fallas relacionadas con la desalineación. Algunos fabricantes han desarrollado herramientas de montaje inteligentes que brindan información digital durante el proceso de montaje, lo que garantiza la aplicación y alineación correctas de la precarga.
El proceso de montaje en sí requiere herramientas y técnicas especializadas para garantizar la alineación y la aplicación de la precarga adecuadas. Los métodos de montaje controlados por temperatura se emplean a menudo para rodamientos más grandes a fin de facilitar el montaje sin riesgo de dañar los componentes. El uso de instrumentos de medición de precisión durante la instalación ayuda a verificar los parámetros de montaje correctos y los ajustes iniciales de precarga.
Estrategias de mantenimiento para Rodamientos de superprecisión Debe ser proactivo en lugar de reactivo. El monitoreo regular de los parámetros operativos, incluidos la temperatura, los niveles de vibración y el estado del lubricante, ayuda a identificar problemas potenciales antes de que provoquen fallas en los rodamientos. Los sistemas avanzados de monitoreo de estado, que incorporan sensores y capacidades de análisis de datos, permiten enfoques de mantenimiento predictivo que optimizan la vida útil de los rodamientos.
La implementación de las tecnologías de la Industria 4.0 ha revolucionado las prácticas de mantenimiento de los rodamientos. Los sensores inteligentes integrados en los conjuntos de rodamientos ahora pueden proporcionar un monitoreo continuo de parámetros críticos como la temperatura, la vibración y las emisiones acústicas. Estos datos se analizan mediante algoritmos sofisticados que pueden detectar cambios sutiles en el estado de los rodamientos, lo que permite una intervención temprana antes de que se produzcan daños importantes.
La gestión de la lubricación es un aspecto fundamental del mantenimiento de los rodamientos. El análisis periódico del lubricante ayuda a garantizar el estado adecuado del aceite y a detectar de forma temprana posibles problemas de desgaste. Los sistemas de filtración deben recibir mantenimiento periódico para evitar la contaminación y los intervalos de sustitución del lubricante deben programarse cuidadosamente en función de las condiciones de funcionamiento y los resultados de la supervisión.
Las tecnologías de filtración avanzadas incorporan ahora múltiples etapas de filtración con monitoreo en tiempo real del estado del filtro y los niveles de contaminación. Algunos sistemas incluyen contadores automáticos de partículas que brindan información continua sobre la limpieza del lubricante. El desarrollo de lubricantes biodegradables también ha abordado las preocupaciones ambientales al tiempo que mantiene el alto rendimiento requerido para aplicaciones de precisión.
Luoyang Huigong Bearing Technology Co., Ltd. cuenta con una variedad de ventajas competitivas que la posicionan como líder en la industria de la transmisión. Nuestro experimentado equipo de I+D brinda orientación técnica experta, mientras que nuestra capacidad para personalizar soluciones para diversas condiciones de trabajo mejora nuestro atractivo para los clientes. Con 30 años de experiencia relacionada con la industria y asociaciones con numerosas grandes empresas, aprovechamos equipos de producción avanzados e instrumentos de prueba para garantizar la calidad. Nuestra impresionante cartera incluye más de 50 patentes de invención y orgullosamente poseemos las certificaciones ISO9001 e ISO14001, lo que refleja nuestro compromiso con la gestión de calidad y los estándares ambientales. Reconocidos como una empresa de referencia de calidad 2024, ofrecemos soporte técnico profesional, incluidos servicios OEM, así como informes de prueba y planos de instalación en el momento de la entrega. Nuestra entrega rápida y rigurosa garantía de calidad, ya sea a través de un control de calidad independiente o la colaboración con inspectores externos, refuerzan aún más nuestra confiabilidad. Con muchas colaboraciones exitosas a nivel nacional e internacional, lo invitamos a obtener más información sobre nuestros productos comunicándose con nosotros en venta@chg-bearing.com o llamando a nuestra línea directa al +86-0379-65793878.
Referencias:
1. Grupo SKF. (2023). "Rodamientos de bolas de contacto angular de superprecisión: principios y directrices técnicas".
2. NSK Americas. (2024). "Guía de selección y montaje de rodamientos para máquinas herramienta".
3. Schaeffler Technologies. (2023). "Aplicaciones de rodamientos de alta velocidad en máquinas herramienta modernas".
4. JTEKT Corporation. (2023). "Tecnología de rodamientos de precisión para fabricación avanzada".
5. NTN Corporation. (2024). "Rodamientos de superprecisión para aplicaciones de máquinas herramienta".
6. Timken Company. (2023). "Manual de ingeniería: rodamientos de superprecisión".
7. FAG Bearings. (2024). "Guía técnica: instalación y mantenimiento de rodamientos de precisión".
8. IKO International. (2023). "Soluciones de rodamientos avanzadas para aplicaciones de alta precisión".
9. Journal of Mechanical Engineering Science. (2023). "Avances en la tecnología de rodamientos de superprecisión".
10. Revista internacional de máquinas herramientas y fabricación. (2024). "Optimización de sistemas de cojinetes de alta velocidad".
